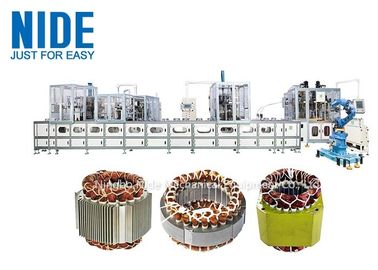

স্বয়ংক্রিয় তিন ফেজ বৈদ্যুতিক মোটর স্টেটর উত্পাদন লাইন

তিন ফেজ ওয়াশিং মেশিনের জন্য সম্পূর্ণ অটোমেটিক কয়েল উইন্ডিং মাহসিন স্টেটর উত্পাদন লাইন

স্বয়ংক্রিয় কয়েল উইন্ডিং এবং ইনসার্টিং মেশিন সহ থ্রি ফেজ ওয়াশিং মেশিন মোটর অটোমেটিক স্টেটর প্রোডাকশন লাইনে ছয়টি ওয়ার্কিং স্টেশন, তিনটি উইন্ডিং হেড এবং একটি কয়েল ইনসার্টিং স্টেশন রয়েছে।

এই নতুন সম্পূর্ণ স্বয়ংক্রিয় স্টেটর প্রোডাকশন লাইন অ্যাপ রিমোট কন্ট্রোল গ্রহণ করে এবং এতে বেশ কয়েকটি মেশিন রয়েছে, যেমন স্টেটর পেপার ইনসার্টিং মেশিন, স্টেটর কয়েল উইন্ডিং এবং কয়েল ইনসার্টিং মেশিন, স্টেটর কয়েল লেসিং মেশিন, স্টেটর কয়েল তৈরির মেশিন।
এই স্টেটর উৎপাদন লাইনের জন্য প্রয়োজনীয় অপারেটর অন্যান্য মেশিন বা লাইনের তুলনায় অনেক কম। এবং শ্রমশক্তি হ্রাস উৎপাদনশীলতাকে প্রভাবিত করবে না।

কম শ্রম খরচ, এবং উচ্চ উত্পাদনশীলতার সাথে, এই স্টেটর পণ্য লাইনটি মোটর নির্মাতাদের প্রতিযোগিতার উন্নতি করে।

স্টেটর উত্পাদন লাইন ফ্লো চার্ট নীচে দেখুন দয়া করে

প্রযুক্তিগত বৈশিষ্ট্য:

মেশিন বৈশিষ্ট্য:

এই স্টেটর প্রোডাকশন লাইনটি স্বয়ংক্রিয় স্টেটর কয়েল উইন্ডিং এবং ইনসার্টিং মেশিন দিয়ে সজ্জিত।

এই লাইনটি ওয়াশিং মেশিনের মোটর স্টেটর উইন্ডিং, টেবিল ফ্যান মোটর স্টেটর উইন্ডিং ইত্যাদির জন্য ব্যবহৃত হয়।বৈশিষ্ট্যগুলি নিম্নরূপ:

1. এসি সার্ভো মোটর সিস্টেমকে উইন্ডিং, মোল্ড ডিপিং, কাপ ইন্ডেক্সিং, ওয়্যার হুকিং এবং কাটিং এবং পেপার ফিডিং এর জন্য পাওয়ার সোর্স হিসাবে অভিযোজিত করে, টার্নটেবল ইনডেক্সিং পাওয়ার সোর্স হিসাবে থ্রি-ফেজ পরিবর্তনশীল ফ্রিকোয়েন্সি রিডাকশন মোটরকে অভিযোজিত করে;

2. ফাংশন: তিনটি লেয়ার কয়েল উইন্ডিং তিনটি উইন্ডিং স্টেশন দ্বারা পৃথকভাবে সম্পূর্ণ হয়;

3. টাকু সার্ভো মোটর দ্বারা নিয়ন্ত্রিত হয়;মোড়ের সঠিকতা হল ±1 টার্ন;কাজের গতি এলোমেলোভাবে সেট করা যেতে পারে এবং পুরো মেশিনের কোনও সুস্পষ্ট কম্পন এবং শব্দ নেই;

4. দুটি তারের সমান্তরাল ঘুরানোর জন্য সম্ভব;উইন্ডিং ঝরঝরে, এবং enameled তারের জন্য কোন ক্ষতি.তারের কাজ শেষ হয়ে গেলে মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে;

5. তারের হুকিং এবং XY অক্ষ কাটার জন্য সার্ভো মোশন সিস্টেমকে অ্যাডাপ্ট করে সামনে-পিছনে বাম-ডান দিকে চলন্ত, সেতুর তার এবং সীসা তারের দৈর্ঘ্য সামঞ্জস্য করা যেতে পারে;

6. ছাঁচ ডিপিং সার্ভো সিস্টেম দ্বারা নিয়ন্ত্রিত হয়

7. প্রতিটি স্টেটরের প্রসেস প্যারামিটার HMI-এ পৃথকভাবে সেট এবং সংরক্ষণ করা যেতে পারে;

8. কুণ্ডলী সন্নিবেশ টুলিং স্টেশন এক্সচেঞ্জ জন্য ক্যাম বিভাজক adapts, গতি ফ্রিকোয়েন্সি রূপান্তরকারী দ্বারা নিয়ন্ত্রিত হয়;

9. পুরো মেশিনটি উইন্ডিং ফ্লায়ার রোটেশন মেকানিজম, উইন্ডিং মোল্ড লিফটিং মেকানিজম, কয়েল ইনসার্টিং অ্যাঙ্গেল রোটেশন মেকানিজম, ওয়্যার হুকিং আর্ম বাম-ডান ফ্রন্ট-ব্যাক মেকানিজম ইত্যাদি নিয়ে গঠিত;

10. এটির ত্রুটি নির্ণয়ের ফাংশন আছে;

11. কীলক হিসাবে মাইলার ব্যবহার করুন;

12. কাগজ খাওয়ানোর জন্য সার্ভো মোটর অ্যাডাপ্ট করে, ব্যবধান স্লট কীলক ঢোকানো সেট করা যেতে পারে।কীলক দৈর্ঘ্য এবং সংখ্যা সেট করা যেতে পারে;

13. টুলিংয়ের গুরুত্বপূর্ণ অংশগুলির উপাদান: টুলিং ইস্পাত;

14. তারের প্রেসিং মেকানিজম স্থিতিশীল এবং নির্ভরযোগ্য, কুণ্ডলীকে সরাসরি এবং সঠিকভাবে ঘুরিয়ে ছাঁচে ঘুরাতে পারে;

15. উইন্ডিং মেকানিজম, ওয়েজ মেকিং মেকানিজম, কয়েল পুশিং মেকানিজম, কয়েল ইনসার্টিং মেকানিজম প্রি-ডিলেরেশন ফাংশন আছে;

16. ওয়াইন্ডিং স্পিড, মোল্ড ডিপিং স্পিড, ওয়্যার হুকিং আর্ম মুভিং স্পিড, ওয়েজ মেকিং স্পিড, টার্ন-টেবিল ইনডেক্সিং স্পিড, কয়েল ইনসার্টিং আপ-পুশিং হাইট এবং স্টপ টাইম এইচএমআইতে সেট করা যায়;

17. কীলকের জন্য কোন ক্ষতি নেই, কুণ্ডলী ঢোকানোর পর তারের;

18. একক স্টেটর কয়েল ঢোকানোর জন্য সাইকেল সময়≤32sec/pc

19. একটি তারের ভাঙ্গা সুরক্ষা ডিভাইস আছে, কোন তার বা তার ভাঙ্গা হলে মেশিনটি জরুরী বন্ধ হয়ে যাবে।

APP রিমোট অপ্টেশন খুব সহজ!

স্টেটর ইনসলট ইনসুলেশন পেপার ইনসার্টিং মাহসিন/পেপার ইনসার্টর

একই সময়ে স্টেটর কয়েল উইন্ডিং মেশিন এবং কয়েল ঢোকানোর মেশিন

স্টেটর কয়েল প্রি-ফর্মিং মেশিন এবং স্টেটর কয়েল লেটিং মেশিন
