| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | NIDE |
| সাক্ষ্যদান: | CCC |
| মডেল নম্বার: | ND-ZZX-5R |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | USD(0~150000) per set |
| প্যাকেজিং বিবরণ: | সমুদ্র পরিবহনের জন্য উপযুক্ত কাঠের কেস |
| ডেলিভারি সময়: | 120 দিন |
| পরিশোধের শর্ত: | এল/সি, টি/টি |
| যোগানের ক্ষমতা: | 12 লাইন |
| নাম: | আর্মেচার উত্পাদন উত্পাদন লাইন | ব্যবহারের জন্য: | মোটর আর্মেচার রটার উত্পাদন |
|---|---|---|---|
| রঙ: | RAL9010 বা গ্রাহকের প্রয়োজন অনুযায়ী | টাইপ: | সম্পূর্ণরূপে স্বয়ংক্রিয় |
| লক্ষণীয় করা: | বৈদ্যুতিক মোটর উত্পাদন লাইন,বৈদ্যুতিক মোটর সমাবেশ লাইন |
||

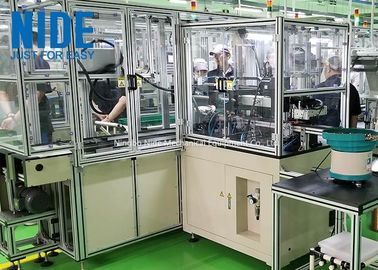

কাস্টমাইজড সম্পূর্ণ স্বয়ংক্রিয় মোটর আর্মেচার রটার উত্পাদন সমাবেশ লাইন
I. আর্মেচার রটার উত্পাদন লাইন ভূমিকা:
এই স্বয়ংক্রিয় প্রোডাকশন অ্যাসেম্বলি লাইনটি মোটর রোটারগুলির উত্পাদন উত্পাদনের জন্য ব্যবহৃত হয় (কমিউটেটরগুলি হুক বা খাঁজ হতে পারে)।
স্বয়ংক্রিয় মোটর আর্মেচার ম্যানুফ্যাকচুয়িং লাইনটি বেল্ট পরিবাহক লাইন দ্বারা প্রেরণ করা হয়, এবং সামনে এবং পিছনের মেশিনগুলি বুদ্ধিমান স্বয়ংক্রিয় উত্পাদন উপলব্ধি করার জন্য একটি পূর্বনির্ধারিত যোগাযোগ প্রোটোকল অনুসারে সংযুক্ত করা যেতে পারে এবং ওয়ার্কপিস স্থানান্তর, লোডিং এবং আনলোডিং, সনাক্তকরণ এবং উত্পাদন প্রক্রিয়া স্থানান্তর। ম্যানুয়াল হস্তক্ষেপ ছাড়াই সম্পন্ন করা যেতে পারে।
মোটর রটার উত্পাদন সমাবেশ লাইন প্রধান অপারেটিং টেবিল (উপরের এবং নীচের ফিড পোর্ট সহ), রটার শ্যাফ্ট প্রেসিং মেশিন, রটার কমিউটার প্রেসিং মেশিন, স্বয়ংক্রিয় রটার নিরোধক কাগজ সন্নিবেশ, ডাবল ফ্লায়ার আরমাটুর রটার কয়েল উইন্ডিং মেশিন নিয়ে গঠিত। এবং সম্পূর্ণ স্বয়ংক্রিয় রটার কমিউটেটর স্পট ওয়েল্ডার, স্বয়ংক্রিয় রটার স্লট ওয়েজ ইনসার্টেশন মেশিন, আর্মেচার রটার কম্যুটেটর টার্নিং মেশিন, আর্মেচার রটার ডিবারিং মেশিন, সম্পূর্ণ স্বয়ংক্রিয় রটার ইন্টিগ্রেটেড টেস্টিং মেশিন।
এই মেশিনগুলি বেল্ট পরিবাহকের মাধ্যমে একটি স্বয়ংক্রিয় রটার উত্পাদন লাইন গঠন করে।
ওয়ার্কপিসটি কনসোল থেকে উত্পাদন লাইনে স্থাপন করা হয়।
পুরো উৎপাদন লাইন প্রাসঙ্গিক প্রক্রিয়া অনুযায়ী সংশ্লিষ্ট প্রক্রিয়া সম্পন্ন করবে।
অবশেষে, সম্পূর্ণ ওয়ার্কপিস অপসারণের জন্য এটি নিম্নতর পোর্টে পুনরায় ব্যবহার করা হবে।
প্রতিটি প্রক্রিয়া সরঞ্জামের আলাদা সেটিং, ডিসপ্লে, অপারেশন, শব্দ এবং হালকা অ্যালার্মের মতো ফাংশন রয়েছে।
২.কর্মক্ষমতা এবং বৈশিষ্ট্য
1. এই স্বয়ংক্রিয় রটার উত্পাদন লাইনের মধ্যে রয়েছে আর্মেচার শ্যাফ্ট প্রেসার, আর্মেচার রটার কম্যুটেটর প্রেস, রটার ইনসুলেশন পেপার স্বয়ংক্রিয় ইনসার্টার, ডাবল ফ্লাই ফর্ক আর্মেচার রোটার উইন্ডার, সম্পূর্ণ স্বয়ংক্রিয় রটার কমিউটেটর স্পট ওয়েল্ডার, স্বয়ংক্রিয় আর্মেচার রটার স্লট ওয়েজ ইনসার্টার ফিনিশিং মেশিন, , রটার কমিউটার ডিবারিং মেশিন, এবং সম্পূর্ণ স্বয়ংক্রিয় আর্মেচার রটার টেস্টিং মেশিন।
2. সম্পূর্ণ রটার উত্পাদন লাইন সরঞ্জাম স্বয়ংক্রিয়ভাবে সংযুক্ত বা স্বাধীনভাবে পরিচালিত হতে পারে।
3. বিভিন্ন প্ল্যানার কনফিগারেশনের জন্য একটি শক্তিশালী বেল্ট পরিবাহক সিস্টেমের সাথে মিলিত উন্নত এবং পরিশীলিত হোস্ট উত্পাদন প্রযুক্তি।
4. এটির সরলতা, নমনীয়তা, উচ্চ দক্ষতা এবং নির্ভরযোগ্যতার সুবিধা রয়েছে, যা ব্যাপকভাবে জনশক্তি সংরক্ষণ করতে পারে, শ্রমের তীব্রতা কমাতে পারে এবং কার্যকরভাবে উত্পাদন ও গুণমান উন্নত করতে পারে।
5. উচ্চ-শক্তি সব-অ্যালুমিনিয়াম ফ্রেম গঠন, সহজ এবং মার্জিত চেহারা.
6. প্রধান অপারেশন কনসোল সমগ্র উত্পাদন সিস্টেমে কেন্দ্রীভূত ডিসপ্লে নিরীক্ষণ এবং তদন্ত করতে পারে, এবং ম্যানুয়াল ইনপুট নির্দেশাবলী দ্বারা পণ্যের প্রক্রিয়া স্থিতি পড়তে এবং লিখতে পারে, যা পণ্য প্রক্রিয়াকরণের প্রক্রিয়া পরিবর্তন করতে পারে এবং অপারেশনটি আরও বেশি। মানবিক
7. বায়ুসংক্রান্ত কনভেয়িং লাইনের সাথে তুলনা করে, সংক্রমণ দক্ষতা বেশি, শব্দ ছোট, এবং পরিবহনের সময় ওয়ার্কপিস ক্ষতিগ্রস্ত হয় না;বুদ্ধিমান শনাক্তকরণ সিস্টেমের সাথে মিলিত বেল্ট কনভেয়িং স্ট্রাকচার হার্ডওয়্যার এবং সফ্টওয়্যার থেকে নমনীয়তা উপলব্ধি করে এবং ওয়্যারিংকে আরও নমনীয় এবং বৈচিত্র্যময় করে তোলে।
8. পুরো রটার উত্পাদন লাইন স্বয়ংক্রিয় সনাক্তকরণ নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।প্রতিটি প্রক্রিয়া স্বয়ংক্রিয়ভাবে ওয়ার্কপিসের মেশিনিং স্থিতি পড়তে, লিখতে এবং সনাক্ত করতে পারে, যাতে লাইন বডি জটিল এবং বৈচিত্র্যময় উত্পাদন প্রক্রিয়ার প্রয়োজনীয়তার সাথে আরও ভালভাবে মানিয়ে নিতে পারে।
9. গ্রাহকরা পণ্যের ধরন, প্রযুক্তিগত সূচক এবং উত্পাদনের প্রয়োজনীয়তার মতো প্রকৃত অবস্থা অনুযায়ী একটি অত্যন্ত দক্ষ এবং ব্যবহারিক স্বয়ংক্রিয় উত্পাদন লাইনে বিভিন্ন মডেল কনফিগার করতে পারেন।
III. প্রধান সরঞ্জাম পরামিতি
আমরা গ্রাহকের চাহিদা অনুযায়ী মেশিনটি কাস্টমাইজ করতে পারি, আপনার প্রয়োজন হলে আমাদের সাথে যোগাযোগ করুন।
কস্বয়ংক্রিয় আর্মেচার রটার কমিউটার প্রেসিং মেশিন প্যারামিটার
| পণ্যের নাম | মোটর আর্মেচার কমিউটার প্রেসিং মেশিন |
| আর্মেচার ওডি: | 20-60 মিমি |
| খাদ OD: | 3-15 মিমি |
| খাদ দৈর্ঘ্য: | 32-250 মিমি |
| আর্মেচার স্লট নম্বর: | 8-24 স্লট |
| কমিউটার ওডি: | 8-40 মিমি |
| গতির প্রশস্ততা মড্যুলেশন: | 0-670Hz |
| বায়ু উত্স: | 6-6Kg/cm2 |
| সমস্ত ক্ষমতা: | 1.0KW |
| শক্তির উৎস: | AC220V, 50/60Hz |
| ওজন: | প্রায় 400 কেজি |
| মাত্রা: | 910*880*1300mm |
খ.ডাবল ফ্লায়ার উইন্ডার আর্মেচার কয়েল উইন্ডিং মেশিনের পরামিতি
| পণ্যের নাম | আর্মেচার রটার কয়েল উইন্ডিং মেশিন |
| তারের ব্যাস: | 0.25~1 মিমি |
| আর্মেচার ওডি: | 20~60 মিমি |
| আর্মেচার স্ট্যাকের দৈর্ঘ্য: | 10~60 মিমি |
| স্লট প্রকার: | সোজা স্লট (36টির বেশি স্লট নয়) |
| আর্মেচার স্লট সংখ্যা: | বিজোড়, জোড় স্লট |
| গণনা পরিসীমা: | 0~99999 |
| কমিউটার ব্যাস: | 18~40 মিমি |
| ফ্লাই ফর্ক গতি: | 0~3000 rpm |
| ইন্ডেক্সিং গতি: | 0~3000 rpm |
| কর্ম প্রক্রিয়া: | একক কর্ম, স্বয়ংক্রিয় |
| বায়ু চাপ : | 4~6 Kg/cm2 ,0.5-0.7MPa |
| মেশিন শক্তি: | 4KW |
| তাপমাত্রা: | -10~40ºC |
| আর্দ্রতা: | 40~90% |
| পাওয়ার সাপ্লাই: | 3ফেজ 380V±10% 50/60 Hz |
| সম্পূর্ণ ওজন: | প্রায় 1,180 কেজি |
| মাত্রা: | 2000(দৈর্ঘ্য)×1300(প্রস্থ)×1800(উচ্চতা) mm3 |
| উৎপাদন দক্ষতা: | 800-900 সেট/ক্লাস (12 স্লট 24 হুক, 20 টার্নের উপর ভিত্তি করে গণনা করা হয়) |
গ.সম্পূর্ণ স্বয়ংক্রিয় মোটর আর্মেচার কমিউটার স্পট ওয়েল্ডিং মেশিনের পরামিতি
| পণ্যের নাম | আর্মচার কমিউটর হটস্টেকিং মেশিন |
| লোডিং পদ্ধতি: (নিম্নলিখিত তিনটি পদ্ধতি থেকে যেকোনো একটি বেছে নিন) |
1.ম্যানুয়ালি লোড/আনলোড করা |
| ইন্ডেক্সিং পদ্ধতি: | সার্ভো ইনডেক্সিং |
| কমিউটার প্রকার: | হুক বা রাইজার |
| তারের ব্যাস: | 0.2 মিমি-1.0 মিমি |
| আর্মেচার ব্যাস: | 20 মিমি-60 মিমি |
| আর্মেচার স্ট্যাকের দৈর্ঘ্য: | 10 মিমি-60 মিমি |
| খাদ দৈর্ঘ্য: | 50 মিমি-250 মিমি |
| কমিউটার ব্যাস: | 10 মিমি-40 মিমি |
| খাদ ব্যাস: | 3 মিমি-17 মিমি |
| কমিউটেটর হুক/রাইজার নম্বর: | ≥3 |
| জিরো ফাইন্ডিং পদ্ধতি: | ম্যানুয়ালি আর্মেচার রাখুন, অবস্থানের জন্য সিলিন্ডার ড্রাইভ এক ব্লক |
| চাপ নিয়ন্ত্রণ পদ্ধতি: | বসন্ত + সিলিন্ডার + চাপ সনাক্তকরণ |
| ঢালাই মাথা ঠান্ডা করার পদ্ধতি: | জল শীতল |
| চলক নির্ধারণ: | টাচ স্ক্রীন এবং পাওয়ার সোর্সে সেট করুন, প্যারামিটারও সেট করা যেতে পারে |
| শক্তি উৎস নিয়ন্ত্রণ পদ্ধতি: | বন্ধ লুপ প্রতিক্রিয়া, উচ্চ নির্ভুলতা, বিপরীত |
| সংকুচিত বায়ু চাপ: | 4kg/cm2-6kg/cm2 |
| ঢালাই উৎস শক্তি: | তিন ফেজ AC380V±10% 50HZ 40KW |
| জল শীতল শক্তি: | তিন ফেজ AC380V±10% 50HZ |
| মেশিন ওজন: | 800 কেজি (রেফারেন্সের জন্য) |
| মাত্রা: | 785(L)x 910(W)x 2100(H)mm 3 (রেফারেন্সের জন্য) |
IV. প্রধান সরঞ্জাম ছবি প্রদর্শন
1. ডাবল ফ্লায়ার আর্মেচার রটার কয়েল উইন্ডিং মেশিন
2. আর্মেচার কমিউটর স্পট ওয়েল্ডার হট স্টেকিং মেশিন
3. আর্মেচার রটার কমিউটার বাঁক মেশিন
