উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | NIDE |
সাক্ষ্যদান: | CCC |
মডেল নম্বার: | ND-DZX1 |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | USD(0~150000) per set |
প্যাকেজিং বিবরণ: | সমুদ্র পরিবহনের জন্য উপযুক্ত কাঠের কেস |
ডেলিভারি সময়: | 120 দিন |
পরিশোধের শর্ত: | এল/সি, টি/টি |
যোগানের ক্ষমতা: | প্রতি বছর 200 লাইন |
উত্পাদনের সুযোগ: | সামগ্রীর সারি | উৎপাদনশীলতা: | উচ্চ দক্ষতা |
---|---|---|---|
অটোমেশন টাইপ: | সম্পূর্ণরূপে স্বয়ংক্রিয় | রঙ: | Ral9010 বা গ্রাহকের প্রয়োজন অনুযায়ী |
বিক্রয়োত্তর সেবা: | বিদেশী সেবা কেন্দ্র উপলব্ধ | অবস্থা: | নতুন |
লক্ষণীয় করা: | বৈদ্যুতিক মোটর উত্পাদন লাইন,বৈদ্যুতিক মোটর সমাবেশ লাইন |

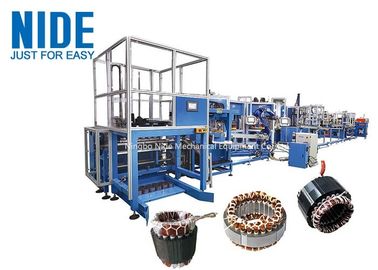

উচ্চ অটোমেশন মোটর স্টেটর রটার সমাবেশ লাইন স্টেটর উইন্ডিং মেশিন
স্টেটর লাইন প্রধান বৈশিষ্ট্য
1. এই মোটর স্টেটর উৎপাদনের লাইনটি যথাক্রমে দুটি অংশ, পরিবাহক এবং স্ট্যান্ড-একা মেশিন নিয়ে গঠিত।স্টেটর স্থানান্তর এবং রূপান্তর প্রক্রিয়া পরিবাহক এবং একক মেশিনের মধ্যে যান্ত্রিক হাত দ্বারা পরিপূর্ণ হয়।কনভেয়র এবং একক মেশিনের মধ্যে হ্যান্ডশেকিং নিয়ন্ত্রণের মাধ্যমে মেশিনের ক্রিয়া সম্পন্ন হয়।
2. এই স্টেটর লাইনের প্রতিটি ওয়ার্কিং স্টেশনের একটি স্বয়ংসম্পূর্ণ নিয়ন্ত্রণ ফাংশন রয়েছে এবং স্বাধীনভাবে কাজ করতে পারে।
3. পরিবাহক একটি স্বাধীন নিয়ন্ত্রণ ব্যবস্থা সঙ্গে সজ্জিত করা হয়.এটি স্টেটর উত্তোলন, অবস্থান এবং থামাতে পারে।
4. একটি স্বয়ংক্রিয় অবস্থান ফাংশন সঙ্গে, কাগজ সন্নিবেশ স্টেশন লোড এবং stators আনলোড করতে পারেন.
5. যান্ত্রিক রোবট উত্পাদনের সময় কাগজ সন্নিবেশ স্টেশন এবং স্বয়ংক্রিয় কয়েল সন্নিবেশ স্টেশন সংযোগ করতে ব্যবহৃত হয়।এটি চালানোর সময় স্থিতিশীল।যান্ত্রিক বাহু দ্বারা রাখা স্টেটর অবস্থান আরও সঠিক।
6. যান্ত্রিক আর্ম উত্পাদনের সময় ফর্মিং স্টেশন এবং পরিবাহক সংযোগ করতে ব্যবহৃত হয়।
7. উৎপাদনের সময় লেসিং স্টেশন এবং পরিবাহক সংযোগ করতে যান্ত্রিক আর্ম ব্যবহার করা হয়।Lacing এবং গিঁট প্রক্রিয়া স্বয়ংক্রিয়ভাবে সম্পন্ন করা যেতে পারে.
8. এই স্টেটর লাইনটি স্বয়ংক্রিয়ভাবে স্টেটর পরীক্ষা করতে পারে, তারপর এটি যোগ্য এবং অযোগ্য স্টেটরদের বিচার করবে যাতে পরবর্তী প্রক্রিয়াটি করা যায়।
নকশা বৈশিষ্ট্য
এই স্টেটর উৎপাদন লাইনের জন্য প্রয়োজনীয় অপারেটর অন্যান্য মেশিন বা লাইনের তুলনায় অনেক কম।শ্রমশক্তি হ্রাস উৎপাদনশীলতায় প্রভাব ফেলবে না।কম শ্রম খরচ, এবং উচ্চ উত্পাদনশীলতার সাথে, এই স্টেটর লাইনটি মোটর নির্মাতাদের প্রতিযোগিতার উন্নতি করে।
এই স্টেটর প্রোডাকশন লাইনটি বিভিন্ন মেশিন, পেপার ইনসার্টিং মেশিন, স্টেটর কয়েল উইন্ডিং এবং কয়েল ইনসার্টিং মেশিন, লেসিং মেশিন, ফর্মিং মেশিন নিয়ে গঠিত।
স্টেটর পেপার ইনসার্টিং মেশিনের প্রযুক্তিগত তথ্য:
স্টেটর স্ট্যাকের দৈর্ঘ্য | 20 ~ 90 মিমি |
স্টেটর ওডি | সর্বোচ্চ 135 মিমি |
স্টেটর আইডি | 20 ~ 90 মিমি |
ভাঁজ উচ্চতা/প্রস্থ | 2~4mm/4~7mm |
নিরোধক কাগজ বেধ | 0.188~0.35 মিমি |
দক্ষতা | ≈0.5 সেকেন্ড/সে |
শক্তি | 380V/50/60HZ 0.75KW |
মেশিনের ওজন | ≈200 কেজি |
মেশিনের মাত্রা | (L)1200*(W)650*(H)1100mm |
স্টেটর কয়েল উইন্ডিং এবং কয়েল ইনসার্টিং মেশিনের প্রধান প্রযুক্তিগত তথ্য
স্টেটর ওডি | ≤φ150 মিমি |
স্টেটর আইডি | ≤φ110 মিমি |
স্ট্যাক উচ্চতা | 30-120 মিমি |
কয়েলের উচ্চতা | 3 |
উপযুক্ত তার | φ0.18-φ1.2 মিমি |
উইন্ডিং ইনসার্টিং মোড | শৃঙ্খলিত/একই কোর |
পিচ সময় | ≤40s/pc |
বায়ু চাপ | 0.6-0.8MPa |
পাওয়ার সাপ্লাই | 380V 50/60Hz 15Kw |
ওজন | ≈ 4000 কেজি |
মাত্রা | (L)2000×(W)1300×(H)2300mm |
স্টেটর লেসিং মেশিনের প্রযুক্তিগত তথ্য
স্টেটর ওডি | φ40-φ160 মিমি |
স্টেটর আইডি | ≤100 মিমি |
স্ট্যাক উচ্চতা | 30-160 মিমি |
কয়েলের উচ্চতা | ≤65 মিমি |
পিচ সময় | ≤14s/pc(24 স্লট) |
বায়ু চাপ | 0.4-0.6MPa |
পাওয়ার সাপ্লাই | 380V 50/60Hz 6Kw |
ওজন | ≈ 1500 কেজি |
মাত্রা | (L)2000×(W)1100×(H)1900mm |
মেশিন গঠনের প্রযুক্তিগত তথ্য
স্টেটর আইডি | 30 ~ 110 মিমি |
স্টেটর ওডি | সর্বোচ্চ160 মিমি |
স্টেটর স্ট্যাকের দৈর্ঘ্য | 20 ~ 200 মিমি |
উইন্ডিং ওভারহ্যাং | সর্বোচ্চ 45 মিমি |
সিলিন্ডারের স্থানচ্যুতি | 20L/মিনিট |
শক্তি | 380V/50/60HZ 3.75KW |
মেশিনের ওজন | প্রায় 500 কেজি |
মেশিনের মাত্রা | (L)1300*(W)1000*(H) 2400mm |
মোটর স্টেটর স্বয়ংক্রিয় উত্পাদন উত্পাদন লাইন কাজ ভিডিও
