380V স্বয়ংক্রিয় BLDC স্টেটর আর্মেচার সুই কয়েল উইন্ডিং মেশিন মোটর রটার সুই উইন্ডার ব্রাশলেস মোটরের জন্য
(1) মেশিন আনয়ন:
এই ব্রাশলেস মোটর সুই উইন্ডিং মেশিনটি BLDC বাহ্যিক আর্মেচার স্টেটর কয়েল উইন্ডিংয়ের জন্য ডিজাইন করা হয়েছে। স্ট্যাওটর কয়েল উইন্ডার ডবল-পজিশন সুই-টাইপ আউটার উইন্ডিং ডিজাইন গ্রহণ করে। গ্রাহকরা তাদের নিজস্ব চাহিদা অনুযায়ী প্যারামিটার সেট করতে পারেন, যেমন স্বয়ংক্রিয় উইন্ডিং, মাল্টি-ওয়্যার উইন্ডিং, স্বয়ংক্রিয় সূচীকরণ, স্বয়ংক্রিয় স্প্যানিং, ঘুরার গতি ইত্যাদি; প্রতিটি কর্ম চক্র একই সময়ে 2 BLDC রটার বায়ু করবে. সহজ অপারেশন এবং উচ্চ উত্পাদন দক্ষতা.
(2) প্রযুক্তিগত পরামিতি:
| পণ্যের নাম: |
BLDC স্টেটর আর্মেচার কয়েল উইন্ডিং মেশিন/ নিডেল উইন্ডার |
| প্রকার: |
স্বয়ংক্রিয় |
| BLDC আর্মেচার আইডি: |
20-80 মিমি (অন্যান্য স্পেসিফিকেশন বিশেষভাবে ডিজাইন করা যেতে পারে) |
| BLDC আর্মেচার ওডি: |
50-120 মিমি (অন্যান্য স্পেসিফিকেশন বিশেষভাবে ডিজাইন করা যেতে পারে) |
| BLDC আর্মচার স্ট্যাকের দৈর্ঘ্য: |
10-80 মিমি (স্ট্যান্ডার্ড স্ট্রোক)
100-200 মিমি (লং স্ট্রোক, বিশেষ কাস্টমাইজেশন)
|
| তারের দিয়া.: |
0.5-1.5 মিমি (অন্যান্য স্পেসিফিকেশন বিশেষভাবে ডিজাইন করা যেতে পারে) |
| প্রযোজ্য মেরু নম্বর: |
বহুমুখী |
| মোটর উইন্ডিং মেচড: |
সুই ঘুরানো |
| উইন্ডিং স্টেশন: |
দুই |
| স্পিন্ডেল গতি: |
0--300 RPM (নিয়ন্ত্রণযোগ্য) |
| সার্ভো মেকানিজম: |
দুটি 4.4KW ইন্ডেক্সিং মোটর
ব্রেক সহ একটি 3KW উইন্ডিং মোটর
750W বা তাই দুটি তারের মোটর
|
| ভোল্টেজ: |
380V/50HZ তিন ফেজ চার তারের |
| বায়ুর চাপ: |
0.5--1Mpa |
| শক্তি: |
20KW |
| মাত্রা: |
1200*1360*1800mm (দৈর্ঘ্য * প্রস্থ * উচ্চতা) তারের র্যাক অন্তর্ভুক্ত নয় |
| ওজন: |
600 কেজি |
(3) আবেদন:
মোটর রটার সুই উইন্ডিং মেশিনটি এইচএম, চিকিৎসা সরঞ্জাম, গৃহস্থালীর যন্ত্রপাতি এবং বৈদ্যুতিক যানবাহনের মতো অনেক ক্ষেত্রে ব্রাশবিহীন মোটরের বাইরের স্টেটর উইন্ডিংয়ের জন্য উপযুক্ত।
(4) ফাংশন এবং বৈশিষ্ট্য:
1. মোটর সুই উইন্ডিং মেশিন মাল্টি-পোল BLDC আর্মেচার কয়েল উইন্ডিংয়ের জন্য উপযুক্ত। ম্যানুয়াল লোডিং এবং আনলোডিং, স্বয়ংক্রিয় ক্ল্যাম্পিং, উইন্ডিং এবং শিয়ারিং।
2. ফ্রেমটি ঘন 4080 অ্যালুমিনিয়াম প্রোফাইল গ্রহণ করে, এবং টেবিল প্লেট কম্পন শোষণ করতে ঢালাই লোহা গ্রহণ করে, এমনকি উচ্চ গতিতে ঘুরার সময়, কম্পন খুব ছোট।
3. টুলিং এবং ফিক্সচার অংশগুলি নিম্নগামী পজিশনিং মোড, স্থিতিশীল অবস্থান এবং নির্ভরযোগ্য শক্তকরণ গ্রহণ করে।
4. ওয়্যার ক্ল্যাম্পিং এবং ওয়্যার কাটিং, লাইন পার্ট স্ট্রাকচার কম্প্যাক্ট, ওয়্যার ক্ল্যাম্পিং এবং ওয়্যার কাটিং এক সময়ে সম্পন্ন হয়；
5. বিভিন্ন স্টেটর এবং ওয়াইন্ডিং পরামিতিগুলিকে বিভিন্ন স্টেটরের প্রয়োজনীয়তার সাথে মানিয়ে নিতে HMI এর মাধ্যমে দ্রুত পরিবর্তন করা যেতে পারে।
6. টুলিংয়ের দ্রুত পরিবর্তন; (দক্ষতা সহ 20 মিনিট)
7. সম্পূর্ণ অ্যালুমিনিয়াম খাদ সুরক্ষা
8. PLC নিয়ন্ত্রণ, দোষ প্রদর্শন
9. তারের নিবিড়তা মাঝারি, কোন আঘাত, কোন ভাঙ্গন, ect.
10. পণ্যের লবণ পরীক্ষা এক মিনিটে 10 mA এর মধ্যে করা হয়।
11. সরঞ্জাম নিরাপত্তা সূচক: সিই মান সঙ্গে চুক্তি.
12. দক্ষতা: 120 রেভ / মিনিট।
13. বিট: 5 মিনিট / BLDC রটার।
14. আওয়াজ: 60-70 ডেসিবেল বা তার কম।
(5)ছবি শো

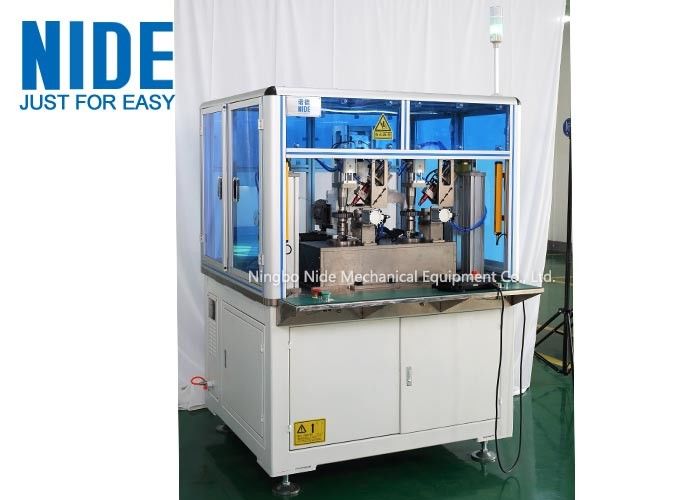

1. বিএলডিসি স্টেটর সুই উইন্ডিং মেশিন

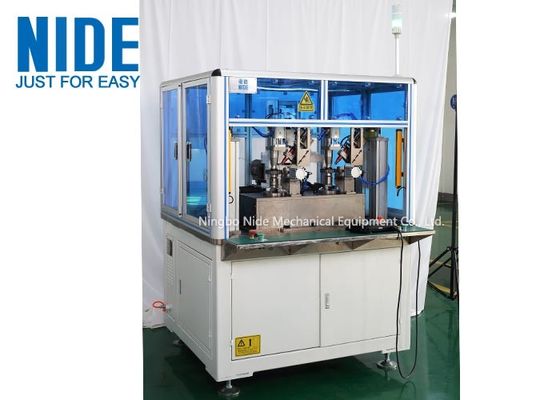

2. বিএলডিসি স্টেটর সুই উইন্ডিং মেশিন
