380V স্বয়ংক্রিয় BLDC স্ট্যাটর আর্মেচার সুই কয়েল ওয়াইন্ডিং মেশিন ব্রাশবিহীন মোটরের জন্য মোটর রোটর সুই ওয়াইন্ডার
(১) মেশিনের পরিচিতি:

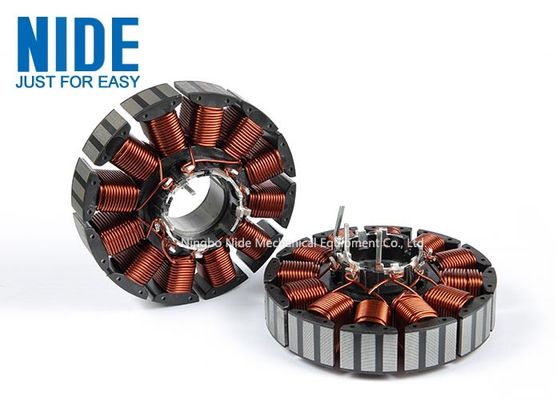

এই ব্রাশবিহীন মোটর সুই ওয়াইন্ডিং মেশিনটি BLDC বাইরের আর্মেচার স্ট্যাটর কয়েল ওয়াইন্ডিংয়ের জন্য ডিজাইন করা হয়েছে। স্ট্যাটর কয়েল ওয়াইন্ডার দ্বৈত-অবস্থান সুই-টাইপ বাইরের ওয়াইন্ডিং ডিজাইন গ্রহণ করে। গ্রাহকরা তাদের নিজস্ব প্রয়োজন অনুযায়ী প্যারামিটার সেট করতে পারেন, যেমন স্বয়ংক্রিয় ওয়াইন্ডিং, মাল্টি-ওয়্যার ওয়াইন্ডিং, স্বয়ংক্রিয় সূচকীকরণ, স্বয়ংক্রিয় স্প্যানিং, ওয়াইন্ডিং গতি ইত্যাদি; প্রতিটি অ্যাকশন চক্র একই সময়ে 2টি BLDC রোটরকে ঘুরিয়ে দেবে। সহজ অপারেশন এবং উচ্চ উত্পাদন দক্ষতা।
(২) প্রযুক্তিগত পরামিতি:
| পণ্যের নাম: |
BLDC স্ট্যাটর আর্মেচার কয়েল ওয়াইন্ডিং মেশিন/সুই ওয়াইন্ডার |
| প্রকার: |
স্বয়ংক্রিয় |
| BLDC আর্মেচার I.D.: |
20-80 মিমি (অন্যান্য স্পেসিফিকেশন বিশেষভাবে ডিজাইন করা যেতে পারে) |
| BLDC আর্মেচার O.D.: |
50-120 মিমি (অন্যান্য স্পেসিফিকেশন বিশেষভাবে ডিজাইন করা যেতে পারে) |
| BLDC আর্মেচার স্ট্যাকের দৈর্ঘ্য: |
10-80 মিমি (স্ট্যান্ডার্ড স্ট্রোক)
100-200 মিমি (দীর্ঘ স্ট্রোক, বিশেষ কাস্টমাইজেশন)
|
| তারের ব্যাস: |
0.5-1.5 মিমি (অন্যান্য স্পেসিফিকেশন বিশেষভাবে ডিজাইন করা যেতে পারে) |
| প্রযোজ্য পোল সংখ্যা: |
মাল্টিপোলার |
| মোটর ওয়াইন্ডিং পদ্ধতি: |
সুই ওয়াইন্ডিং |
| ওয়াইন্ডিং স্টেশন: |
দুটি |
| স্পিন্ডেলের গতি: |
0--300 RPM (নিয়ন্ত্রণযোগ্য) |
| সার্ভো প্রক্রিয়া: |
দুটি 4.4KW সূচকীকরণ মোটর
একটি 3KW ওয়াইন্ডিং মোটর ব্রেক সহ
750W বা তার বেশি দুটি তারের মোটর
|
| ভোল্টেজ: |
380V/50HZ থ্রি ফেজ ফোর ওয়্যার |
| বায়ু চাপ: |
0.5--1Mpa |
| পাওয়ার: |
20KW |
| মাত্রা: |
1200*1360*1800 মিমি (দৈর্ঘ্য * প্রস্থ * উচ্চতা) তারের র্যাক অন্তর্ভুক্ত নয় |
| ওজন: |
600 কেজি |
(৩) অ্যাপ্লিকেশন:মোটর রোটর সুই ওয়াইন্ডিং মেশিনটি HM, চিকিৎসা সরঞ্জাম, গৃহস্থালী যন্ত্রপাতি এবং বৈদ্যুতিক গাড়ির মতো অনেক ক্ষেত্রে ব্রাশবিহীন মোটরের বাইরের স্ট্যাটর ওয়াইন্ডিংয়ের জন্য উপযুক্ত।
(৪) ফাংশন এবং বৈশিষ্ট্য:
১. মোটর সুই ওয়াইন্ডিং মেশিন মাল্টি-পোল BLDC আর্মেচার কয়েল ওয়াইন্ডিংয়ের জন্য উপযুক্ত। ম্যানুয়াল লোডিং এবং আনলোডিং, স্বয়ংক্রিয় ক্ল্যাম্পিং, ওয়াইন্ডিং এবং শিয়ারিং।
২. ফ্রেমটি পুরু 4080 অ্যালুমিনিয়াম প্রোফাইল গ্রহণ করে এবং টেবিল প্লেট কম্পন শোষণ করতে ঢালাই লোহা গ্রহণ করে, এমনকি উচ্চ গতিতে ওয়াইন্ডিং করার সময়ও কম্পন খুব কম থাকে।
৩. টুলিং এবং ফিক্সচার অংশগুলি নিম্নমুখী পজিশনিং মোড গ্রহণ করে, স্থিতিশীল পজিশনিং এবং নির্ভরযোগ্য টাইটনিং।
৪. তারের ক্ল্যাম্পিং এবং তারের কাটিং, লাইন অংশের গঠন কমপ্যাক্ট, তারের ক্ল্যাম্পিং এবং তারের কাটিং একবারে সম্পন্ন হয়;
৫. বিভিন্ন স্ট্যাটর এবং ওয়াইন্ডিং প্যারামিটারগুলি বিভিন্ন স্ট্যাটর প্রয়োজনীয়তাগুলির সাথে মানিয়ে নিতে HMI এর মাধ্যমে দ্রুত পরিবর্তন করা যেতে পারে।
৬. টুলিংয়ের দ্রুত পরিবর্তন； (দক্ষতার সাথে 20 মিনিট)
৭. সম্পূর্ণ অ্যালুমিনিয়াম খাদ সুরক্ষা
৮. PLC নিয়ন্ত্রণ, ফল্ট ডিসপ্লে
৯. তারের টান মাঝারি, কোন আঘাত নেই, কোন ভাঙ্গন নেই, ইত্যাদি।
১০. পণ্যের লবণ পরীক্ষা এক মিনিটের মধ্যে 10 mA এর মধ্যে করা হয়।
১১. সরঞ্জাম নিরাপত্তা সূচক: CE স্ট্যান্ডার্ডের সাথে সঙ্গতিপূর্ণ।
১২. দক্ষতা: 120 rev / min।
১৩. বীট: 5 মিনিট / BLDC রোটর।
১৪. শব্দ: 60-70 ডেসিবেলের কম।
(৫)

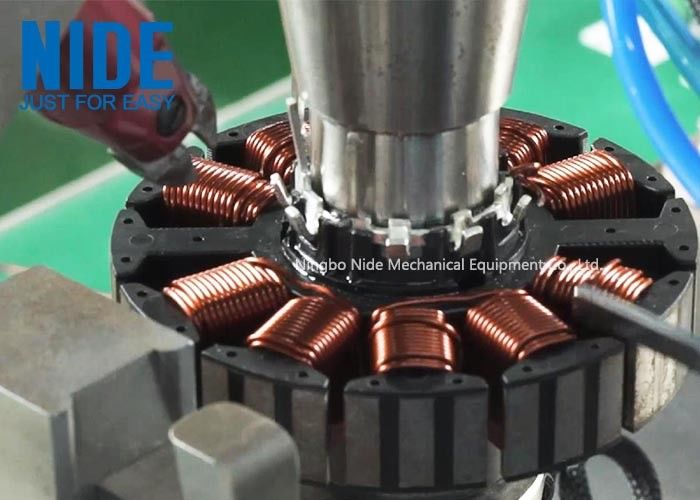

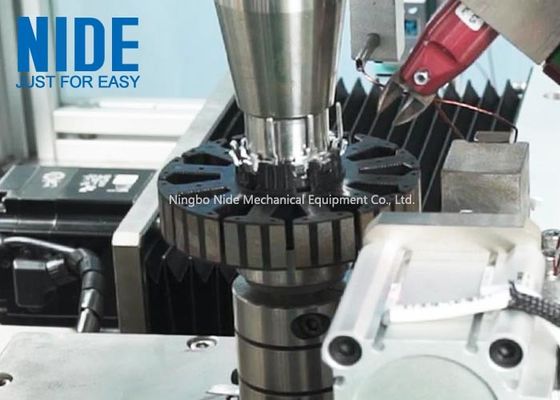

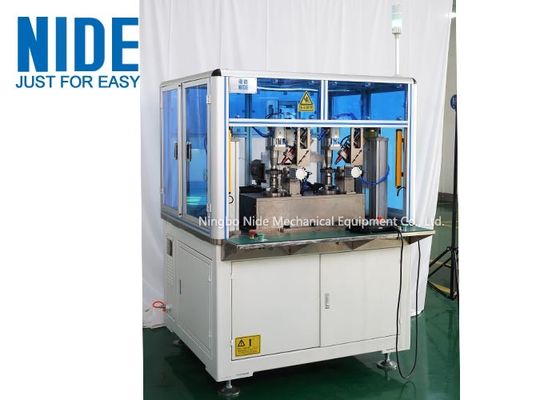

ছবি প্রদর্শন১. BLDC স্ট্যাটর সুই ওয়াইন্ডিং মেশিন

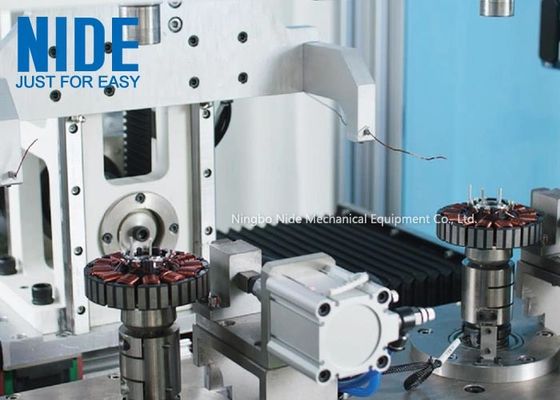

২. BLDC স্ট্যাটর সুই ওয়াইন্ডিং মেশিন
