স্বয়ংক্রিয় মোটর আর্মেচার উত্পাদন উত্পাদন লাইন রটার তৈরীর লাইন
I. মোটর আর্মেচার উত্পাদন উত্পাদন লাইন ভূমিকা:
স্বয়ংক্রিয় বৈদ্যুতিক মোটর রটার তৈরির উত্পাদন লাইনটি বেল্ট পরিবাহক লাইন দ্বারা প্রেরণ করা হয়, এবং বুদ্ধিমান স্বয়ংক্রিয় উত্পাদন উপলব্ধি করতে একটি পূর্বনির্ধারিত যোগাযোগ প্রোটোকল অনুসারে সামনে এবং পিছনের মেশিনগুলি সংযুক্ত করা যেতে পারে এবং ওয়ার্কপিস স্থানান্তর, লোডিং এবং আনলোডিং, সনাক্তকরণ এবং উত্পাদন। প্রক্রিয়া স্থানান্তর ম্যানুয়াল হস্তক্ষেপ ছাড়া সম্পন্ন করা যেতে পারে.

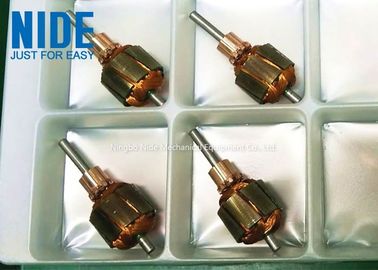

এই স্বয়ংক্রিয় রটার প্রোডিউসিটন অ্যাসেম্বলি লাইনটি মোটর আর্মেচারের উত্পাদনের জন্য ব্যবহৃত হয় (কমিউটেটরগুলি হুক বা খাঁজ হতে পারে)।
মোটর রটার প্রোডাকশন মেকিং অ্যাসেম্বলি লাইনে প্রধান অপারেটিং টেবিল (উপরের এবং নীচের ফিড পোর্ট সহ), রটার শ্যাফ্ট প্রেসিং মেশিন, রটার কমিউটেটর প্রেসিং মেশিন, স্বয়ংক্রিয় রটার ইনসুলেশন পেপার সন্নিবেশ, ডাবল ফ্লায়ার আরমাটুর রটার কয়েল উইন্ডিং মেশিন থাকে। , এবং সম্পূর্ণ স্বয়ংক্রিয় রটার কমিউটেটর স্পট ওয়েল্ডার, স্বয়ংক্রিয় রটার স্লট ওয়েজ ইনসার্টেশন মেশিন, আর্মেচার রটার কমিউটেটর টার্নিং মেশিন, আর্মেচার রটার ডিবারিং মেশিন, সম্পূর্ণ স্বয়ংক্রিয় রটার ইন্টিগ্রেটেড টেস্টিং মেশিন।
ওয়ার্কপিসটি কনসোল থেকে উত্পাদন লাইনে স্থাপন করা হয়।
পুরো রটার উত্পাদন লাইন প্রাসঙ্গিক প্রক্রিয়া অনুযায়ী সংশ্লিষ্ট প্রক্রিয়া সম্পন্ন করবে।
সম্পূর্ণ ওয়ার্কপিস অপসারণ করার জন্য এটি নিম্নতর পোর্টে পুনরায় ব্যবহার করা হবে।
প্রতিটি প্রক্রিয়া সরঞ্জামের আলাদা সেটিং, ডিসপ্লে, অপারেশন, শব্দ এবং হালকা অ্যালার্মের মতো ফাংশন রয়েছে।
২.কর্মক্ষমতা এবং বৈশিষ্ট্য
1. এই স্বয়ংক্রিয় রটার তৈরির প্রোডাকশন লাইনের মধ্যে রয়েছে আর্মেচার শ্যাফ্ট প্রেসার, আর্মেচার রটার কম্যুটেটর প্রেস, রটার ইনসুলেশন পেপার স্বয়ংক্রিয় ইনসার্টার, ডাবল ফ্লাই ফর্ক আর্মেচার রোটার উইন্ডার, সম্পূর্ণ স্বয়ংক্রিয় রটার কমিউটেটর স্পট ওয়েল্ডার, স্বয়ংক্রিয় আর্মেচার রটার স্লট ওয়েজ ইনসার্টার, ফিনিশিং মেশিন রটার কম্যুটেটর , রটার কমিউটার ডিবারিং মেশিন, এবং সম্পূর্ণ স্বয়ংক্রিয় আর্মেচার রটার টেস্টিং মেশিন।
2. সম্পূর্ণ আর্মেচার উত্পাদন লাইন সরঞ্জাম স্বয়ংক্রিয়ভাবে সংযুক্ত বা স্বাধীনভাবে পরিচালিত হতে পারে।
3. বিভিন্ন প্ল্যানার কনফিগারেশনের জন্য একটি শক্তিশালী বেল্ট পরিবাহক সিস্টেমের সাথে মিলিত উন্নত এবং পরিশীলিত হোস্ট উত্পাদন প্রযুক্তি।
4. এটির সরলতা, নমনীয়তা, উচ্চ দক্ষতা এবং নির্ভরযোগ্যতার সুবিধা রয়েছে, যা ব্যাপকভাবে জনশক্তি সংরক্ষণ করতে পারে, শ্রমের তীব্রতা কমাতে পারে এবং কার্যকরভাবে উত্পাদন ও গুণমান উন্নত করতে পারে।
5. উচ্চ-শক্তি সব-অ্যালুমিনিয়াম ফ্রেম গঠন, সহজ এবং মার্জিত চেহারা.
6. প্রধান অপারেশন কনসোল সমগ্র উত্পাদন সিস্টেমে কেন্দ্রীভূত ডিসপ্লে নিরীক্ষণ এবং তদন্ত করতে পারে, এবং ম্যানুয়াল ইনপুট নির্দেশাবলী দ্বারা পণ্যের প্রক্রিয়া স্থিতি পড়তে এবং লিখতে পারে, যা পণ্য প্রক্রিয়াকরণের প্রক্রিয়া পরিবর্তন করতে পারে এবং অপারেশনটি আরও বেশি। মানবিক
7. বায়ুসংক্রান্ত কনভেয়িং লাইনের সাথে তুলনা করে, সংক্রমণ দক্ষতা বেশি, শব্দ ছোট, এবং পরিবহনের সময় ওয়ার্কপিস ক্ষতিগ্রস্ত হয় না;বুদ্ধিমান শনাক্তকরণ সিস্টেমের সাথে মিলিত বেল্ট কনভেয়িং স্ট্রাকচার হার্ডওয়্যার এবং সফ্টওয়্যার থেকে নমনীয়তা উপলব্ধি করে এবং ওয়্যারিংকে আরও নমনীয় এবং বৈচিত্র্যময় করে তোলে।
8. পুরো রটার তৈরির উত্পাদন লাইন স্বয়ংক্রিয় সনাক্তকরণ নিয়ন্ত্রণ ব্যবস্থা গ্রহণ করে।প্রতিটি প্রক্রিয়া স্বয়ংক্রিয়ভাবে ওয়ার্কপিসের মেশিনিং স্থিতি পড়তে, লিখতে এবং সনাক্ত করতে পারে, যাতে লাইন বডি জটিল এবং বৈচিত্র্যময় উত্পাদন প্রক্রিয়ার প্রয়োজনীয়তার সাথে আরও ভালভাবে মানিয়ে নিতে পারে।
9. গ্রাহকরা পণ্যের ধরন, প্রযুক্তিগত সূচক এবং উত্পাদনের প্রয়োজনীয়তার মতো প্রকৃত অবস্থা অনুযায়ী একটি অত্যন্ত দক্ষ এবং ব্যবহারিক স্বয়ংক্রিয় উত্পাদন লাইনে বিভিন্ন মডেল কনফিগার করতে পারেন।
III.মোটর আর্মেচার তৈরির মেশিনের পরামিতি
কস্বয়ংক্রিয় আর্মেচার রটার কমিউটার প্রেসিং মেশিন প্যারামিটার
| পণ্যের নাম |
মোটর আর্মেচার কমিউটার প্রেসিং মেশিন |
| আর্মেচার ওডি: |
20-60 মিমি |
| খাদ OD: |
3-15 মিমি |
| খাদ দৈর্ঘ্য: |
32-250 মিমি |
| আর্মেচার স্লট নম্বর: |
8-24 স্লট |
| কমিউটার ওডি: |
8-40 মিমি |
| গতির প্রশস্ততা মড্যুলেশন: |
0-670Hz |
| বায়ু উত্স: |
6-6Kg/cm2 |
| সমস্ত ক্ষমতা: |
1.0KW |
| শক্তির উৎস: |
AC220V, 50/60Hz |
| ওজন: |
প্রায় 400 কেজি |
| মাত্রা: |
910*880*1300mm |
খ.ডাবল ফ্লায়ার উইন্ডার আর্মেচার কয়েল উইন্ডিং মেশিনের পরামিতি
| পণ্যের নাম |
আর্মেচার রটার কয়েল উইন্ডিং মেশিন |
| তারের ব্যাস: |
￠0.25~￠1 মিমি |
| আর্মেচার ওডি: |
￠20~￠60 মিমি |
| আর্মেচার স্ট্যাকের দৈর্ঘ্য: |
10~60 মিমি |
| স্লট প্রকার: |
সোজা স্লট (36টির বেশি স্লট নয়) |
| আর্মেচার স্লট সংখ্যা: |
বিজোড়, জোড় স্লট |
| গণনা পরিসীমা: |
0~99999 |
| কমিউটার ব্যাস: |
￠18~￠40 মিমি |
| ফ্লাই ফর্ক গতি: |
0~3000 rpm |
| ইন্ডেক্সিং গতি: |
0~3000 rpm |
| কর্ম প্রক্রিয়া: |
একক কর্ম, স্বয়ংক্রিয় |
| বায়ু চাপ : |
4~6 Kg/cm2 ,0.5-0.7MPa |
| মেশিন শক্তি: |
4KW |
| তাপমাত্রা: |
-10～40℃ |
| আর্দ্রতা: |
40-90% |
| পাওয়ার সাপ্লাই: |
3ফেজ 380V±10% 50/60 Hz |
| সম্পূর্ণ ওজন: |
প্রায় 1,180 কেজি |
| মাত্রা: |
2000(দৈর্ঘ্য)×1300(প্রস্থ)×1800(উচ্চতা) mm3 |
| উৎপাদন দক্ষতা: |
800-900 সেট/ক্লাস (12 স্লট 24 হুক, 20 টার্নের উপর ভিত্তি করে গণনা করা হয়) |
গ.সম্পূর্ণ স্বয়ংক্রিয় মোটর আর্মেচার কমিউটার স্পট ওয়েল্ডিং মেশিনের পরামিতি
| পণ্যের নাম |
আর্মচার কমিউটর হটস্টেকিং মেশিন |
| লোডিং পদ্ধতি: (নিম্নলিখিত তিনটি পদ্ধতি থেকে যেকোনো একটি বেছে নিন) |
1.ম্যানুয়ালি লোড/আনলোড করা
2. লোড/আনলোড করার জন্য ম্যানুয়ালি গাইড রেল পুশ করুন
3.সিলিন্ডার লোডিং/আনলোডিং
|
| ইন্ডেক্সিং পদ্ধতি: |
সার্ভো ইনডেক্সিং |
| কমিউটার প্রকার: |
হুক বা রাইজার |
| তারের ব্যাস: |
φ0.2mm-φ1.0mm |
| আর্মেচার ব্যাস: |
φ20mm-φ60mm |
| আর্মেচার স্ট্যাকের দৈর্ঘ্য: |
10 মিমি-60 মিমি |
| খাদ দৈর্ঘ্য: |
50 মিমি-250 মিমি |
| কমিউটার ব্যাস: |
φ10mm-φ40mm |
| খাদ ব্যাস: |
φ3mm-φ17mm |
| কমিউটেটর হুক/রাইজার নম্বর: |
≥3 |
| জিরো ফাইন্ডিং পদ্ধতি: |
ম্যানুয়ালি আর্মেচার রাখুন, অবস্থানের জন্য সিলিন্ডার ড্রাইভ এক ব্লক |
| চাপ নিয়ন্ত্রণ পদ্ধতি: |
বসন্ত + সিলিন্ডার + চাপ সনাক্তকরণ |
| ঢালাই মাথা ঠান্ডা করার পদ্ধতি: |
জল শীতল |
| চলক নির্ধারণ: |
টাচ স্ক্রীন এবং পাওয়ার সোর্সে সেট করুন, প্যারামিটারও সেট করা যেতে পারে |
| শক্তি উৎস নিয়ন্ত্রণ পদ্ধতি: |
বন্ধ লুপ প্রতিক্রিয়া, উচ্চ নির্ভুলতা, বিপরীত |
| সংকুচিত বায়ু চাপ: |
4kg/cm2-6kg/cm2 |
| ঢালাই উৎস শক্তি: |
তিন ফেজ AC380V±10% 50HZ 40KW |
| জল শীতল শক্তি: |
তিন ফেজ AC380V±10% 50HZ |
| মেশিন ওজন: |
800 কেজি (রেফারেন্সের জন্য) |
| মাত্রা: |
785(L)x 910(W)x 2100(H)mm 3 (রেফারেন্সের জন্য) |
dআর্মেচার রটার কমিউটার বাঁক মেশিন পরামিতি
| |
নাম |
প্যারামিটার |
মন্তব্য |
| 1 |
আর্মেচার ওডি |
Ф20~Ф60 মিমি |
Ф82 মিমি পর্যন্ত প্রক্রিয়া করতে পারে (ছোট পরিবর্তন প্রয়োজন) |
| 2 |
আর্মেচার স্ট্যাকের দৈর্ঘ্য |
10~100 মিমি |
|
| 3 |
খাদ দৈর্ঘ্য |
50~250 মিমি |
|
| 4 |
কমিউটার প্রান্তে খাদের দৈর্ঘ্য |
6~80 মিমি |
|
| 5 |
কমিউটার প্রান্তে খাদ ব্যাস |
Ф3~Ф12 মিমি |
|
| 6 |
কমিউটার ব্যাস |
Ф12~Ф42 মিমি |
|
| 8 |
কমিউটার গোলাকারতা |
≤0.003 মিমি |
পরিবর্তনের উপাদান হল Ag Cu,
শ্যাফট≥HRC45 এর পৃষ্ঠের কঠোরতা
ভারবহন অবস্থানে খাদ বৃত্তাকার≤1.5u
আর্মেচার ভারসাম্য নিয়ন্ত্রণ
|
| 9 |
কমিউটার বার-বার গোলাকার |
≤0.002 মিমি |
| 10 |
পৃষ্ঠের রুক্ষতা |
Ra 0.4 ~ Ra 1.0 |
প্রয়োজন হিসাবে |
| 11 |
সর্বোচ্চ কাটিয়া পরিমাণ |
প্রথম কাটার জন্য সর্বোচ্চ 0.12 মিমি |
কমিউটার ব্যাস এ দিকনির্দেশ |
| 12 |
আর্মেচার গতি নিয়ন্ত্রণ পরিসীমা |
সর্বোচ্চ 3000rpm |
টাচ স্ক্রিন সেটিং |
| 13 |
Z দিক খাওয়ানোর গতি |
স্টেপলেস সামঞ্জস্যযোগ্য |
টাচ স্ক্রিন সেটিং |
| 14 |
Z দিক কাটিং রিটার্ন গতি |
অ-নিয়ন্ত্রণযোগ্য |
অভ্যন্তরীণ প্রোগ্রামিং |
| 15 |
Z দিক কাটার দৈর্ঘ্য |
4 ভিন্ন বাঁক দৈর্ঘ্য সেট করা যেতে পারে |
টাচ স্ক্রিন সেটিং: সর্বোচ্চ 30 মিমি |
| 16 |
জেড দিক স্ট্রোক |
সর্বোচ্চ 40 মিমি |
|
| 17 |
এক্স দিক কাটার খাওয়ানোর গতি |
স্টেপলেস সামঞ্জস্যযোগ্য |
টাচ স্ক্রিন সেটিং |
| 18 |
এক্স দিক কাটিং রিটার্ন গতি |
অ-বিধানযোগ্য |
অভ্যন্তরীণ প্রোগ্রামিং |
| 19 |
X দিকনির্দেশ খাওয়ানোর নির্ভুলতা |
সর্বনিম্ন 0.002 মিমি |
টাচ স্ক্রিন সেটিং |
| 20 |
কর্তনকারী ক্ষতিপূরণ ভলিউম |
সর্বনিম্ন 0.002 মিমি |
ম্যানুয়াল টাচ স্ক্রিন সেটিং |
| 21 |
বাঁক সময় রটার ঘূর্ণন |
ইতিবাচক |
কমিউটারের অক্ষ বরাবর রটার ঘূর্ণন পর্যবেক্ষণ করুন:CW |
| 22 |
বায়ু চাপ |
চাপ 4~6kg/cm2 |
|
| 23 |
ভি-ব্লক উপাদান |
কৃত্রিম PCD হীরা |
|
| 24 |
টুল উপাদান বাঁক |
কৃত্রিম PCD হীরা |
|
| 25 |
টার্নিং টুল টাইপ |
প্রশস্ত ফলক |
12 ডিগ্রী ডান/বাম বিচ্যুতি |
| 26 |
যন্ত্র শক্তি |
6KW |
শিল্প ভ্যাকুয়াম ক্লিনার শক্তি: 2.2KW
ডিবারিং মেশিন পাওয়ার: 0.2 কিলোওয়াট
|
| 27 |
শক্তি |
AC380V 50/60Hz |
শিল্প ভ্যাকুয়াম ক্লিনার: AC380V 50/60Hz
ডিবারিং মেশিন: AC220 50/60Hz
|
| 28 |
মেশিনের ওজন |
প্রায় 1100 কেজি |
ভ্যাকুয়াম ক্লিনার এবং ডিবারিং মেশিনের ওজন অন্তর্ভুক্ত করে না |
| 29 |
ওয়ার্কপিস অপারেশন উচ্চতা |
950mm±50 |
রোটার কেন্দ্রটি স্থল কেন্দ্র থেকে উঁচু |
| 30 |
উৎপাদন দক্ষতা |
2200-2500pcs/শিফট |
10-12 সেকেন্ড/পিসি |
| 31 |
মাত্রা |
1100 মিমি (দৈর্ঘ্য) x 900 মিমি (প্রস্থ) x 1600 মিমি (উচ্চতা) 3 |
IV. প্রধান সরঞ্জাম ছবি প্রদর্শন
1. ডাবল ফ্লায়ার আর্মেচার রটার কয়েল উইন্ডিং মেশিন
2. আর্মেচার কমিউটার টিউরিং মেশিন
3. আর্মেচার রটার টেস্টিং মেশিন
V. প্রধান সরঞ্জাম পরামিতি
আমরা গ্রাহকের চাহিদা অনুযায়ী মোটর উত্পাদন মেশিন কাস্টমাইজ করতে পারেন, যদি আপনার প্রয়োজন হয় তাহলে আমাদের সাথে যোগাযোগ করুন।
