বৈদ্যুতিক মোটরের জন্য সেমি অটো মাল্টি-ট্যাপ ওয়্যার অ্যারে স্বয়ংক্রিয় কয়েল উইন্ডিং মেশিন
(1) মোটর কয়েল উইন্ডিং মেশিনের প্রয়োগ
সেমিঅটোমেটিক মোটর কয়েল উইন্ডিং মেশিন মাল্টি-সংযোগ এবং মাল্টি-লেয়ার উইন্ডিংয়ের জন্য কয়েল সাজাতে পারে।বিভিন্ন ধরনের মাইক্রো-মোটর যেমন ইন্ডাকশন মোটর, পাম্প মোটর, এয়ার-কন্ডিশনিং মোটর, তিন-ফেজ মোটরগুলির জন্য ব্যবহার করা যেতে পারে।
যখন কয়েল উইন্ডিং মেশিন কাজ করে, তখন শুধুমাত্র ম্যানুয়ালি উইন্ডিং পজিশন ঠিক করা প্রয়োজন, এবং কয়েল উইন্ডিং মেশিন স্বয়ংক্রিয়ভাবে উইন্ডিং সম্পূর্ণ করার জন্য উইন্ডিংকে ঘুরিয়ে দিতে পারে এবং ম্যানুয়ালি ক্ষত কুণ্ডলীটি বের করে নিতে পারে।
(2) প্রযুক্তিগত তথ্য
| পণ্যের নাম: |
সেমি অটো ইলেকট্রিক মোটর স্বয়ংক্রিয় কয়েল উইন্ডিং মেশিন |
| মডেল: |
RX1-100 |
| মাথা ঘুরানো: |
4 পিসি |
| তারের ব্যাস: |
0.2~1.0 মিমি |
| প্রাক্তন ব্যাস: |
≤250 মিমি |
| স্থানান্তর দূরত্ব: |
≥ 170 মিমি |
| ঘুর গতি: |
≤3200RPM |
| ফ্লায়ার ট্র্যাক: |
200 মিমি |
| স্থানান্তর নম্বর: |
2~6 বিভাগ |
| পাওয়ার সাপ্লাই: |
220V/50/60HZ |
| বৈদ্যুতিন সংকেতের মেরু বদল: |
1.5KW |
| মোটর শক্তি: |
0.75 কিলোওয়াট |
| ওজন: |
প্রায় 750 কেজি |
| মাত্রা: |
L1550*W1250*1300mm |
(3) কয়েল উইন্ডিং মেশিনের প্রধান কাজ এবং বৈশিষ্ট্য
মোটর কয়েল উইন্ডিং মেশিনটি চারটি উইন্ডিং হেড দিয়ে সজ্জিত, যা উত্পাদন দক্ষতা উন্নত করতে একই সময়ে 1-4 সেট কয়েল দিয়ে ক্ষতবিক্ষত হতে পারে।
নাকাল টুল প্রতিস্থাপন দ্রুত এবং সহজ.
এটি 999 সেট ডেটা সংরক্ষণ করতে পারে এবং লাইনটি শেষ হয়ে গেলে মেশিনটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
পরে রক্ষণাবেক্ষণ বিনামূল্যে।
(4) কয়েল উইন্ডিং মেশিনের প্রধান কাঠামো
মোটর কয়েল উইন্ডিং মেশিন প্রধানত একটি ফ্রেম, একটি ঘুর অংশ এবং একটি তারের অংশ গঠিত হয়।
পাওয়ার আউটপুট সিস্টেমে একটি 0.75 কিলোওয়াট মোটর, একটি ব্রেক এবং একটি স্টেপার মোটর রয়েছে।
কন্ট্রোল সিস্টেমে একটি নিয়ামক, একটি বৈদ্যুতিন সংকেতের মেরু বদল, এবং মত অন্তর্ভুক্ত।
মোটর উইন্ডিং মেশিনের মূল কাঠামোর মধ্যে রয়েছে ছাঁচ, র্যাক, বিতরণ বাক্স, তারের র্যাক এবং আরও অনেক কিছু।
(5) কুণ্ডলী ঘুর মেশিন কাজ নীতি
মোটর কয়েল উইন্ডিং মেশিন প্যারামিটার নিয়ন্ত্রণের জন্য একটি বিশেষ উইন্ডিং মেশিন কন্ট্রোলার গ্রহণ করে।
0.75 কিলোওয়াট মোটরটি একটি বেল্ট দ্বারা চালিত হয় যাতে টাকুটিকে ঘোরানোর জন্য চালানো হয়।
বর্গাকার খাদটি কাপলিং সদস্য দ্বারা ঘোরানো হয়, এবং ছাঁচটি ঘোরানোর জন্য বর্গাকার শ্যাফ্টের উপর স্থির করা হয়, যার ফলে উইন্ডিং ফাংশন উপলব্ধি হয়।
স্টেপিং মোটর টাইমিং বেল্টের মাধ্যমে সিঙ্ক্রোনাস হুইলটিকে ঘোরায় যাতে স্ক্রুটি সরানো যায়, এবং স্ক্রু রডের সাথে সংযুক্ত হালকা রডটি সেই অনুযায়ী চলে, এবং পলিশড রডের উপর স্থির কাজের মাথাটি তারের সাজানোর ফাংশন উপলব্ধি করার জন্য বাম এবং ডানে চলে।
সিএনসি কন্ট্রোলার ঘুরার দিক, তারের দিক, তারের ব্যাস, কয়েলের সংখ্যা, স্বয়ংক্রিয় হোমিং এবং স্বয়ংক্রিয় শুরুর কাজগুলি উপলব্ধি করতে পারে।
(6) কুণ্ডলী ঘুর মেশিন ছবি শো
1. মোটর স্টেটর কয়েল দেখান

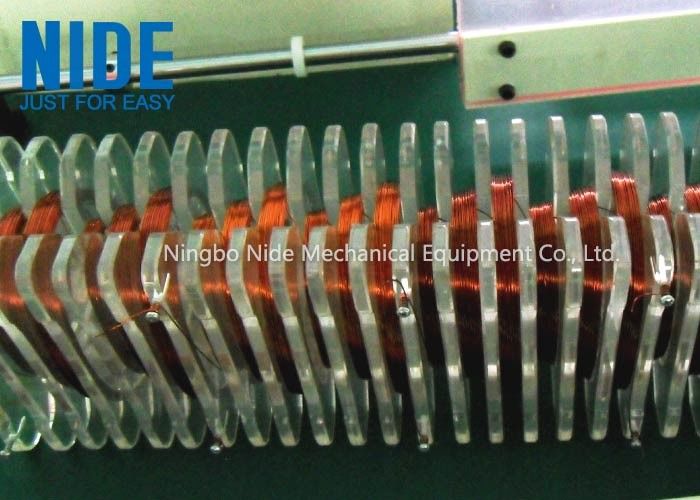

2. মোটর কুণ্ডলী ঘুর মেশিন ছাঁচ প্রদর্শন
3. মোটর কুণ্ডলী ঘুর মেশিন কাজ প্রদর্শন
