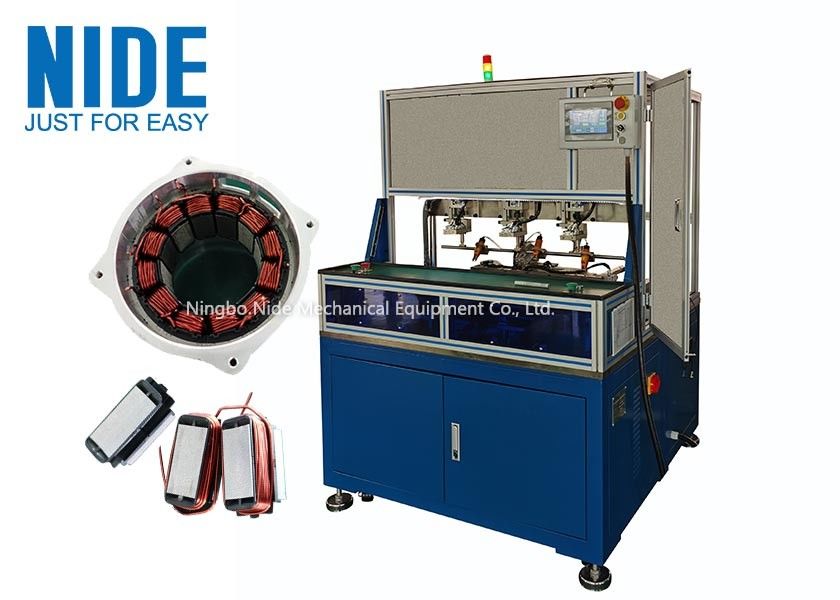

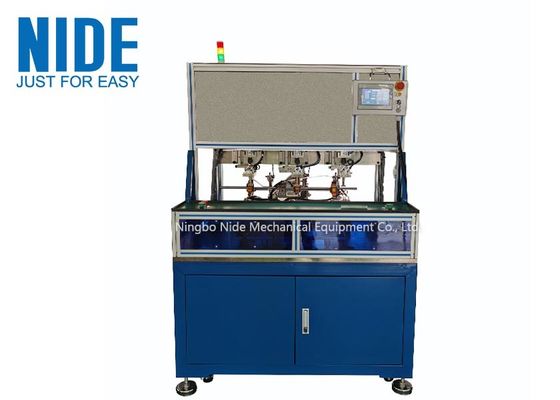

3 স্টেশন BLDC মোটর সেগমেন্টেড স্টেটর উইন্ডিং মেশিন

3টি স্টেশন সহ স্বয়ংক্রিয় BLDC সেগমেন্ট স্টেটর কোর উইন্ডিং মেশিন

এই সেগমেন্টেড স্টেটর স্বয়ংক্রিয় উইন্ডিং মেশিনএকটি থ্রি-স্টেশন সুই উইন্ডিং ডিজাইন গ্রহণ করে, যা একই সাথে ব্রাশবিহীন মোটরের 6 স্টেটর কোর বায়ু করতে পারে।সেগমেন্টেড স্টেটর উইন্ডিং মেশিনের নকশা মানব-মেশিন নীতির সাথে সামঞ্জস্যপূর্ণ।ওয়াইন্ডিং মেশিনের উচ্চতা কর্মচারীদের কাজে দাঁড়ানোর জন্য উপযুক্ত।এটি পরিচালনা করা সুবিধাজনক এবং নিরাপদ।ম্যানুয়াল লোডিং এবং ম্যাটেরিয়াল আনলোড করা ছাড়া, অন্য সব স্বয়ংক্রিয় কন্ট্রোল অপারেটরদের ব্যক্তিগত শারীরিক অবস্থাকে প্রভাবিত না করেই প্রক্রিয়া ক্রিয়াগুলিকে কমিয়ে দিতে পারে এবং শ্রমের তীব্রতা কমাতে পারে।স্বাভাবিকের চেয়ে বেশি প্রয়োজনীয়তা তৈরি করুন।সেগমেন্টেড স্টেটর উইন্ডিং মেশিনে ভাল এবং ব্যাপক নিরাপত্তা সুরক্ষা ব্যবস্থা রয়েছে।ঘূর্ণায়মান অংশ, বিপজ্জনক অংশ এবং সরঞ্জামের বিপজ্জনক অংশ, যেমন ট্রান্সমিশন বেল্ট, শ্যাফ্ট, ট্রান্সমিশন চেইন, কাপলিং, পুলি, গিয়ার, ফ্লাইহুইল, স্প্রোকেট ইত্যাদি, প্রতিরক্ষামূলক ডিভাইস দিয়ে সজ্জিত।যখন অপারেটর বিপজ্জনক এলাকায় প্রবেশ করতে পারে না বা যখন কর্মীরা বিপজ্জনক এলাকায় বিপথগামী হয়, তখন সরঞ্জামগুলি সংশ্লিষ্ট সুরক্ষা ক্রিয়াটি বুঝতে পারে এবং কর্মীদের ক্ষতি করতে পারে না: জরুরী স্টপ বোতামের সুইচটি কনফিগার করা হয়েছে, এবং সুরক্ষা ডিভাইস নিয়ন্ত্রণ ব্যবস্থা উপলব্ধি করে সংযোগ আন্তঃলক

বৈশিষ্ট্য

ফিক্সচার, আনুষাঙ্গিক এবং সরঞ্জাম ডিবাগিং পরিবর্তন করে সিঙ্গেল ওয়াইন্ডিং এবং ডাবল লেয়ার উইন্ডিং এর দুটি উপায় উপলব্ধি করা যেতে পারে।

ম্যানুয়ালি স্টেটর কোর ইনস্টল করুন, স্বয়ংক্রিয়ভাবে তারের বাতাস করুন, থ্রেডের মাথাটি ছেড়ে দিন, স্বয়ংক্রিয়ভাবে তারটি ফালা করুন (ঐচ্ছিক), ম্যানুয়ালি স্টেটর নিন,

সমস্ত স্বয়ংক্রিয় নিয়ন্ত্রণ উপলব্ধি করে, উইন্ডিং মেশিনের সরঞ্জামের উচ্চতা কর্মচারীদের দাঁড়িয়ে মেশিনটি পরিচালনা করার জন্য উপযুক্ত,

সার্ভো মোটর কন্ট্রোল, উইন্ডিং বিন্যাস ঝরঝরে এবং সুশৃঙ্খল, এবং উইন্ডিং অঙ্কন অনুযায়ী হয়।

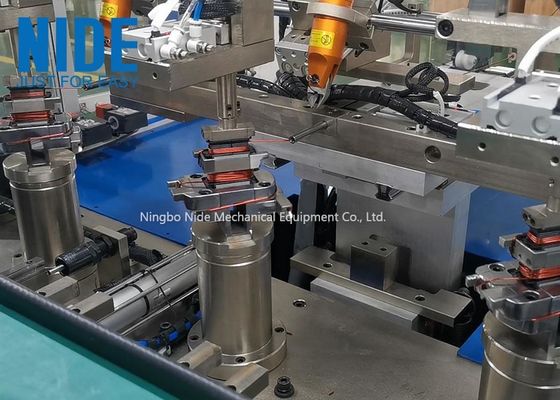

ডাবল অক্ষ এবং তিনটি স্টেশন, ডাবল স্টেশন অক্ষের মধ্যে দূরত্ব 400 মিমি।

পণ্যের ত্রুটির হার 0.1% এর কম;

নিরাপত্তা প্রয়োজনীয়তা, ROHS প্রয়োজনীয়তা পূরণ;সরঞ্জামগুলি তেল ফুটো এবং দূষণ-মুক্ত পরিবেশ ছাড়াই চলে

সরঞ্জামগুলি ম্যানুয়াল, আধা-স্বয়ংক্রিয় এবং স্বয়ংক্রিয় অপারেশন মোড গ্রহণ করে, সরঞ্জামের পাশে প্রতিরক্ষামূলক গ্লাস দিয়ে সজ্জিত এবং সামনের অংশটি ম্যানুয়াল অপারেশন সেন্সর দিয়ে সজ্জিত।এটি ম্যানুয়াল অপারেশন চলাকালীন সময়ে বন্ধ হয়ে যাবে (নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ); উত্পাদন প্রক্রিয়ার অস্বাভাবিকতাগুলি অবিলম্বে সতর্ক করা যেতে পারে, এবং ঝাঁঝরি সুরক্ষা সহ, কোনও নিরাপত্তা বিপত্তি না থাকায় আঘাত বা সরঞ্জামের ক্ষতি রোধ করতে সুরক্ষামূলক ব্যবস্থা নেওয়া যেতে পারে;

ছাঁচ প্রতিস্থাপন দ্রুত এবং সুবিধাজনক, এবং সম্পূর্ণ ছাঁচ প্রতিস্থাপন, ইনস্টলেশন এবং ডিবাগিং প্রক্রিয়া 60 মিনিটেরও কম।

সরঞ্জামগুলি স্থিরভাবে চলে, কম ব্যর্থতার হার রয়েছে এবং মেরামত ও রক্ষণাবেক্ষণ করা সহজ।

সরঞ্জামের অপারেশন চলাকালীন, কোন অস্বাভাবিক শব্দ, কম্পন, কোন অস্বাভাবিক গন্ধ নেই, এবং তাপমাত্রা বৃদ্ধি মান পূরণ করে;চাপ অনুমোদিত সীমার মধ্যে।

যখন সরঞ্জাম অস্বাভাবিক হয়, সূচক আলো এবং বুজার অ্যালার্ম, এবং স্বয়ংক্রিয়ভাবে নিরাপত্তা নিশ্চিত করতে এবং সরঞ্জাম রক্ষা করার ব্যবস্থা গ্রহণ করে।

সরঞ্জামের বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা: ওভারলোড সুরক্ষা এবং শর্ট সার্কিট সুরক্ষা ফাংশন সহ।যখন ডিভাইসের সার্কিটটি কেসের সাথে বাম্পড হয়, তখন কন্ট্রোল সিস্টেম 0.1 সেকেন্ডের মধ্যে সার্কিটের পাওয়ার সাপ্লাই বন্ধ করে দেয়।

একটি তিন-ফেজ পাঁচ-তারের পাওয়ার সাপ্লাই সিস্টেম গৃহীত হয়, এবং সরঞ্জাম শেল প্রতিরক্ষামূলক শূন্য সংযোগ ব্যবস্থা গ্রহণ করে।

মোটরটি দৃঢ়ভাবে ইনস্টল করা হয়েছে এবং নিয়ন্ত্রণের জন্য ওভারলোড, শর্ট সার্কিট এবং ওপেন সার্কিট সুরক্ষা প্রয়োজন এবং সুরক্ষা স্তরটি IP54 এর উপরে।

মোটর কন্ট্রোল মোড: এয়ার সুইচ + কন্টাক্টর + থার্মাল রিলে বা কন্ট্রোল সিস্টেমের জন্য মোটর সুরক্ষা সুইচ।

আবেদন

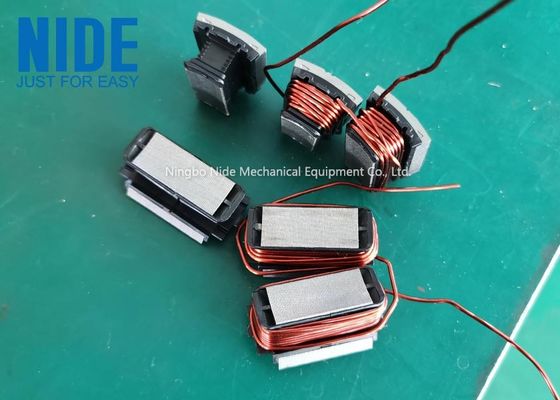

এই স্বয়ংক্রিয় স্টেটর ওয়াইন্ডিং মেশিনটি ব্রাশলেস মোটরের সেগমেন্টেড স্টেটরের ঘুরানোর জন্য উপযুক্ত, যেমন একটি 3-ফেজ ঘনীভূত ওয়াইন্ডিং মোটরের স্টেটরের ওয়াইন্ডিং।

প্রযুক্তিগত পরামিতি

ছবি প্রদর্শনী
